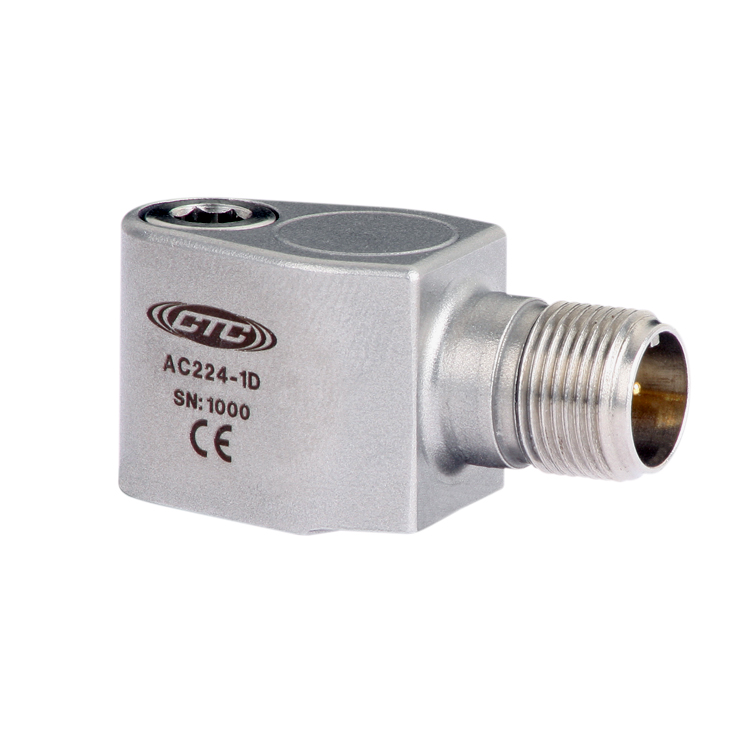

美國CTC AC224-1D/2D/3D高g值振動傳感器

高頻至15000Hz，500g 量程，側端出線

價格

登錄可見

備注

價格包含13%增值稅，若想獲取更多優惠，請聯系我司

CTC AC224系列振動傳感器，微型設計，10 mV/g靈敏度，量程±500 g，頻響1-15000Hz，316L不銹鋼外殼材質，2針mini-MIL連接器

選擇量程

數量: - +

請選擇您的商品信息！

聯系我們加入購物車

資料下載
規格書
AC224.pdf
使用手冊
User Manual.pdf
3D模型
AC224_3D.zip

同類產品：

產品介紹
規格書

CTC AC224是一款性能出色的體積小巧的壓電IEPE型振動傳感器，有著出色的性能。10mV/g靈敏度，±500g量程，高達32kHz的諧振頻率，1-15000Hz頻率響應。

可對各種旋轉設備或往復運動設備進行振動測量，例如風機、風扇、水泵、電機、汽輪機、壓縮機等的主軸軸承、齒輪箱進行在線狀態監測，對設備的運行狀態進行監控，可有效減少故障的發生。

AC224振動傳感器，外殼材質為316不銹鋼，為頂端出線，緊湊型結構，重量僅為20克，采用激光焊接密封，防護等級高達IP68，防水、防油、防塵設計，可于各種惡劣工業現場環境下長期穩定地工作。其外殼對地絕緣，可防止EMI接地環路干擾。

產品特征：

1-15000Hz頻響
高g值，500 g 量程
32 kHz 諧振頻率
微型設計

規格參數：

性能
類型	IEPE/ICP
靈敏度(±5%)	10 mV/g
頻率響應（±3dB）	1.0-15000 Hz
頻率響應（±10%）	1.5-7000 Hz
頻率響應（±5%）	3.0-3000 Hz
量程	±500 g
電氣特性
建立時間	<2.0 seconds
電壓電源（IEPE）	18-30 VDC
恒流源	2-10 mA
頻譜噪聲 @ 10 Hz	100 μg/√Hz
頻譜噪聲 @ 100 Hz	19 μg/√Hz
頻譜噪聲 @ 1000 Hz	5 μg/√Hz
輸出阻抗	< 100 ohm
偏置電壓	10-14 VDC
殼體絕緣電阻	> 10^8 ohm
機械特性
敏感元件	PZT壓電陶瓷
敏感元件結構	剪切型
重量	60克
外殼材質	316L 不銹鋼
安裝孔	1/4-28
接頭（非集成電纜版本）	2針mini-MIL
諧振頻率	32000 Hz
安裝擰緊扭矩	2.7 to 6.8 Nm
安裝螺釘	1/4-28或M6雙頭螺柱
校準證書	CA10
環境特性
使用溫度	-50 to 121°C
沖擊保護	5,000 g, peak
電磁干擾	CE
防護等級	IP68
最大防水深度	60 m (集成電纜與鎧裝電纜版本)

圖片	訂貨編號	版本	描述	價格	數量
產品型號
	AC224-1D	AC224-1D 不帶電纜	高性能微型振動傳感器，10 mV/g 靈敏度，mini-MIL 軍標接頭，側端出線	登錄可見	- +
	AC224-2D	AC224-2D 集成電纜	高性能微型振動傳感器，10 mV/g 靈敏度，側端出線，集成電纜	登錄可見	- +
	AC224-3D	AC224-3D 鎧裝電纜	高性能微型振動傳感器，10 mV/g 靈敏度，側端出線，集成鎧裝電纜	登錄可見	- +
